Разработана новая линейка барьеров искрозащиты серии ЭЛЕМЕР-БРИЗ!

В НПП «ЭЛЕМЕР» разработана собственная линейка барьеров искрозащиты серии ЭЛЕМЕР-БРИЗ, которые предназначены для установки в шкафах управления и обеспечивают взрывозащиту типа [Exia]IIC. Барьеры искрозащиты ЭЛЕМЕР-БРИЗ призваны заменить импортные аналоги в системах управления объектов нефте- и газотранспортных предприятий, хранения энергоносителей, в химической промышленности, на предприятиях переработки нефти и газа, а также на всех предприятиях, где КИП эксплуатируются во взрывоопасных зонах.

Свидетельство об утверждении типа средств измерения барьеров серии ЭЛЕМЕР-БРИЗ будет получено уже в сентябре 2015 года, к моменту постановки этих приборов в серийное производство!

Отметим основные преимущества применения барьеров искрозащиты серии ЭЛЕМЕР-БРИЗ:

  • экономия места в шкафах управления — корпус 12,5 мм или 17,5 мм;
  • полная замена аналогов, в т.ч. зарубежных производителей;
  • гальваническая развязка каналов друг от друга и от цепей питания;
  • поддержка HART-протокола;
  • преобразование сигналов стандарта NAMUR;
  • климатическое исполнение — –20...+70 °С;
  • высокая помехозащищенность;
  • широкий диапазон питающего напряжения — =18...42 В;
  • вариант исполнения корпуса с общей шиной питания (опция).
Название и назначение Функциональная схема Описание

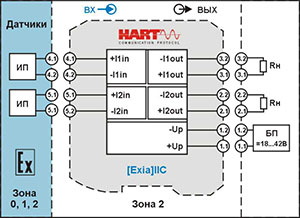

 БРИЗ 420-Ех
 «Токовый измерительный»

  • Передача токового сигнала и сигнала HART из взрывоопасной зоны в безопасную;
  • Искрозащита входных цепей.
 1 или 2 входных аналоговых канала:
  • 0...20 мА или 4...20 мА (+ HART);
  • обнаружение обрыва датчика (4...20 мА);
  • гальваническая развязка от выходных каналов и питания (=1500 В) и между собой (=500 В);
  • питание датчиков =18...24 В по каждому каналу.
 1 или 2 выходных активных аналоговых канала:
  • 0...20 мА или 4...20 мА (+HART);
  • гальваническая развязка каналов между собой и питанием (=500 В);
 Двусторонняя передача HART-сигнала.

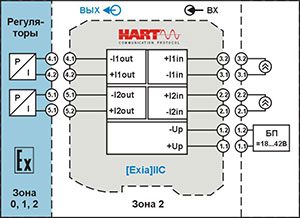

 БРИЗ 420Р-Ех
 «Токовый регулирующий»
  • Передача токового сигнала и сигнала HART из безопасной зоны во взрывоопасную;
  • Искрозащита выходных цепей;
  • Используется для управления регуляторами, клапанами, индикаторами и т.п.
 1 или 2 входных аналоговых канала:
  • 0...20 мА или 4...20 мА (+HART);
  • гальваническая развязка от выходных каналов и питания (=1500 В) и между собой (=500 В).

 1 или 2 выходных активных аналоговых канала:
  • 0...20 мА или 4...20 мА (+HART);
  • питание датчиков =18...24 В по каждому каналу;
  • гальваническая развязка от входных каналов и питания (=1500 В) и между собой (=500 В).
 Двусторонняя передача HART-сигнала.

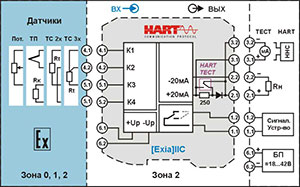

 БРИЗ ТМ-Ех
 «Температурный»
  • Измерение сигналов от датчиков температуры и положения, находящихся во взрывоопасной зоне, преобразование измеренных значений в ток, HART и дискретный сигнал, передача их в безопасную зону;
  • Искрозащита входных цепей.
 1 входной аналоговый канал:
  • ТС, ТП, потенциометрический датчик (10 кОм).
 1 выходной активный аналоговый канал:
  • 4...20 мА (+ HART).
 1 выходной дискретный канал:
  • ЭМ реле (1 А × =30 В; 0,3 A × ~125 В).
 Гальваническая развязка всех каналов друг от друга и питания (=1500 В).
 Контроль тока в токовой петле.
 Конфигурирование по HART-протоколу.

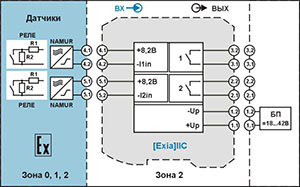

 БРИЗ NАМ-Ех
 «Дискретный»
  • Преобразование сигналов от датчиков стандарта NAMUR или реле, находящихся во взрывоопасной зоне в дискретные сигналы (контакты ЭМ реле, твердотельное реле), передача их в безопасную зону;
  • Искрозащита входных цепей.
 1 или 2 входных аналоговых канала:
  • NAMUR (диапазон: 0,6...5,5 мА; вкл: ≤1,2 мА; выкл: ≥2,1 мА), контакты реле;
  • макс. частота входного сигнала 2000 Гц;
  • питание датчиков =8,2 В по каждому каналу;
  • обнаружение обрыва линии датчика;
  • обнаружение КЗ линии датчика;
  • гальваническая развязка от выходных каналов и питания (=1500 В) и между собой (=500 В).
 1 или 2 выходных дискретных канала:
  • ЭМ реле (2 А × =30 В; 5 A × ~250 В);
  • оптореле (0,2 А × =0...400 В);
  • гальваническая развязка каналов между собой и питанием (=1500 В).
