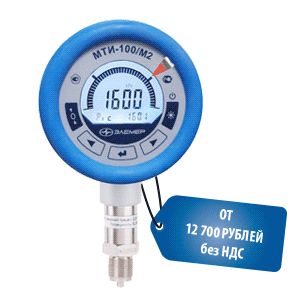

Электронные манометры точных измерений МТИ-100

Электронные манометры точных измерений МТИ-100

Видеоролик МТИ-100

Электронный автономный манометр МТИ-100 предназначен для измерения и визуализации избыточного давления (ДИ), абсолютного (ДА) и давления-разрежения (ДИВ) в промышленных, полевых и лабораторных условиях.

Электронный манометр обладает высокой точностью измерений. Основная приведенная погрешность прибора — 0,1%; 0,25% и 0,5%.

МТИ-100 выпускается в общепромышленном, взрывозащищенном исполнении Ех (ЕхiaCT6 Х) и атомном (повышенной надежности).

МТИ-100 оснащается цифро-графическим ЖК-индикатором с яркой подсветкой и трехкнопочной клавиатурой для конфигурирования параметров. На поле основного индикатора отображается измеренное давление в цифровом виде. На двух вспомогательных индикаторах могут отображаться (в зависимости от конфигурации пользователем) следующие параметры:

  • значение первой и второй уставки;
  • пиковое значение давления;
  • начало и конец установленной шкалы прибора.

Автономный режим работы МТИ-100 обеспечивается встроенными батареями 3×АА Alkalineили литий-тионил-хлоридными батареями емкостью 2000 мА·час. При частоте опроса 1 раз в 5 секунд время работы составляет 2 года. При частоте опроса 1 раз в 60 секунд — 5 лет. Частота опроса программируется в пределах от 1 до 255 секунд.

В отличие от стрелочных манометров МТИ-100 сохраняет работоспособность и заявленные метрологические характеристики и при высоком уровне вибрации. В вибростойком исполнении МТИ-100 устойчивы к вибрации с частотой до 2 000 Гц, ускорением до 10 g, с амплитудой смещения до 0,75 мм, что соответствует группе G2 (по ГОСТ Р 52931-2008).

Модификации МТИ-100 и основные характеристики

Тип прибора, модификация МТИ-100/М1 МТИ-100/М2,
МТИ-100/М2НГ
МТИ-100/М3 МТИ-100/М4,
МТИ-100/М4НГ
Внешний вид
Диаметр корпуса, мм 100 100 80 100
Материал корпуса Алюминиевый сплав Алюминиевый сплав или нержавеющая сталь Пластик Алюминиевый сплав или нержавеющая сталь
Индикация ЖК-индикатор (позитив) без дополнительных полей ЖК-индикатор (позитив) с дополнительными полями для отображения выбранных параметров
Электропитание (батарейное) 3×АА Alkaline 3×АА Li/SOCl2 3×AАА Alkaline 2×С Li/SOCl2
Основная приведенная
погрешность, %
0,2; 0,4; 0,6 0,1; 0,2; 0,4; 0,6 0,2; 0,4; 0,6 0,1; 0,2; 0,4; 0,6
Варианты исполнения ОП, Ех, А ОП ОП, Ех, А
Вибростойкое исполнения Группа V2, G1, G2 Группа V2 Группа V2, G1, G2
Климатическое исполнение, °C +5…+50
–5…+50
–10…+50
+5…+50
–5…+50
–25…+70
–40…+70
+5…+50
–5…+50
–10…+50
+5…+50
–5…+50
–25…+70
–40…+70
Архивация, USB-Flash +
Выносной сенсор + + +

Файлы

Руководство по эксплуатации МТИ-100/М1, МТИ-100/М3 (1.4 MБ)

Руководство по эксплуатации МТИ-100/М2 (2 MБ)

Руководство по эксплуатации МТИ-100/М4 (1.6 MБ)

Каталог продукции: Электронный манометр точных измерений МТИ-100 (2.9 MБ)

Рекламный буклет: Электронный манометр точных измерений МТИ-100 (1.7 MБ)

Рекламный буклет: Электронный манометр точных измерений МТИ-100 (на английском языке) (1.3 MБ)

Форма заказа МТИ-100 (2.5 MБ)

ConvArc.exe — специальное внешнее программное обеспечение для конвертации данных архива (315.4 КБ)

DataViewStudio v.2.13 от 15.03.2017 (8 MБ)

Сертификаты

Свидетельство об утверждении типа средств измерений RU.C.30.004.A № 59187/1 (до 30.06.2020 г.) Распечатать

Ссылка на сайт «Федеральный информационный фонд по обеспечению единства измерений»

Сертификат соответствия техническому регламенту таможенного союза ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах» № TC RU C-RU.ОБ01.В.00185 (до 21.09.2022 г.) (1.8 MБ) Распечатать

Казахстан. Сертификат о признании утверждения типа средств измерений № 12212 (до 30.06.2020 г.) Распечатать
