Термоанемометрический расходомер ЭМИС-ТЭРА 280

Термоанемометрический расходомер ЭМИС-ТЭРА 280

Расходомер термоанемометрический «ЭМИС-ТЭРА 280» — это расходомер, предназначенный для измерения массового и объемного расхода, а также массы и объема газа или газовых смесей. Расходомер рассчитан на большие диаметры трубопровода — от 25 до 1200 мм. Погружное исполнение расходомера позволяет сократить затраты при монтаже.

Расходомер подходит для измерения:
- попутного нефтяного газа (нефтегазовая промышленность);
- углекислого газа (в пивоварении);
- летучих органических веществ и растворителей (экологический контроль);
- природного газа (в котлах, печах и сушилках);
- кислорода (в системах кондиционирования);
- газообразного хлора (при производстве целлюлозы);
- азота, аргона, кислорода (при производстве полупроводников).

Принцип действия.

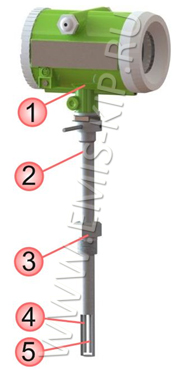

При подаче электрического питания на расходомер, нагревательный элемент (4) нагревается до температуры Т1. Датчик температуры (5) используется для определения температуры измеряемой среды Т2. При увеличении расхода в трубопроводе температура нагревательного элемента (4) Т1 уменьшается, за счет эффекта термической диффузии, при этом ΔТ уменьшается / увеличивается соответственно. На основе известного значения разницы температур ΔТ определяется массовый расход QM.

Связь между массовым расходом QM и разницей температур ΔТ можно представить в виде следующей зависимости: Q_M= f(∆T,d), где: d – внутренний диаметр трубы, на которой установлен расходомер; ΔТ=(T1 – Т2) – разность температур между нагревательным элементом (Т1) и температурой измеряемой среды (Т2).

Технические данные

Примечание: ЖК дисплей работает при температуре от минус 20 °C.

Пределы допускаемой относительной погрешности измерения объемного расхода, массового расхода, массы и объема при условии, что значение расхода лежит в диапазоне измерений согласно таблице 2 по частотному, токовому и цифровому выходным сигналам и по индикатору составляют:
- для счетчиков класса А:


- для счетчиков класса Б:

где Qmax – максимальное значение массового/объемного расхода согласно таблицы 2;
Qmin – минимальное значение массового/объемного расхода согласно таблицы 2;
Q – текущее значение массового/объемного расхода.

В таблице 2 приведены минимальное (Qmin) и максимальное (Qmax) значения массовых расходов для воздуха и объемных расходов для воздуха, приведенных к стандартным условиям (P = 1,01325 МПа; Т = +20 °С), которые измеряет расходомер в зависимости от Ду
